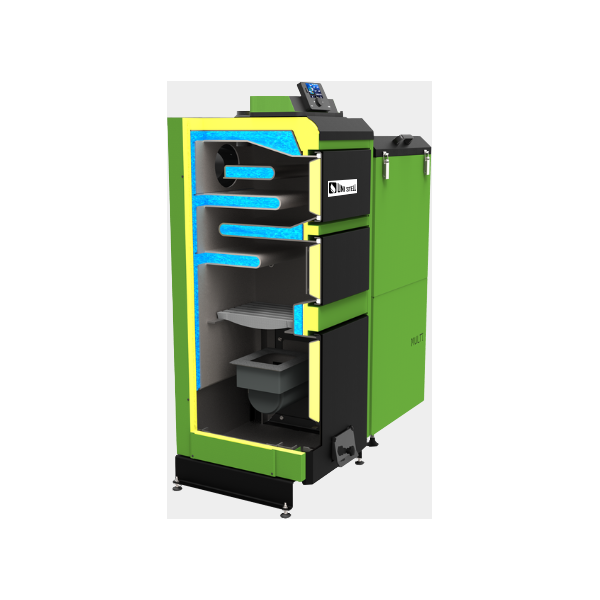

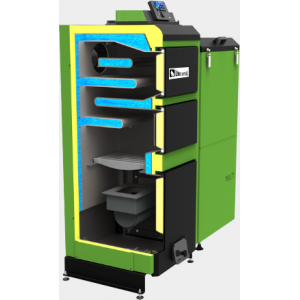

Unistell Multi KG plus
| Vlastnosti |
|
|
|

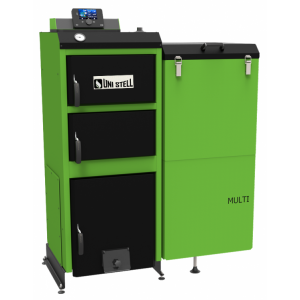

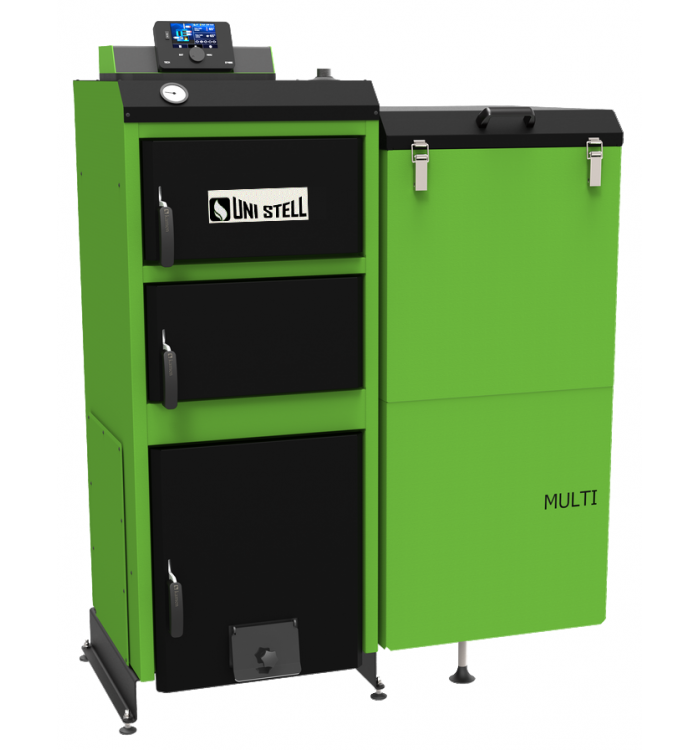

Automatický kotel Unistell Multi KG Plus na hnědé uhlí a kusové dřevo o výkonu: 16,kW, 20 kW,26 kW, 32 kW, 40kW, 50 kW
Účinnost kotle : až 90%
Palivo : hnědé uhlí- ořech 2, kusové dřevo.
Hořák : Ekoenergie - litinový hořák i šnek
Rošty : vodní litinový rošt pro spalování dřeva

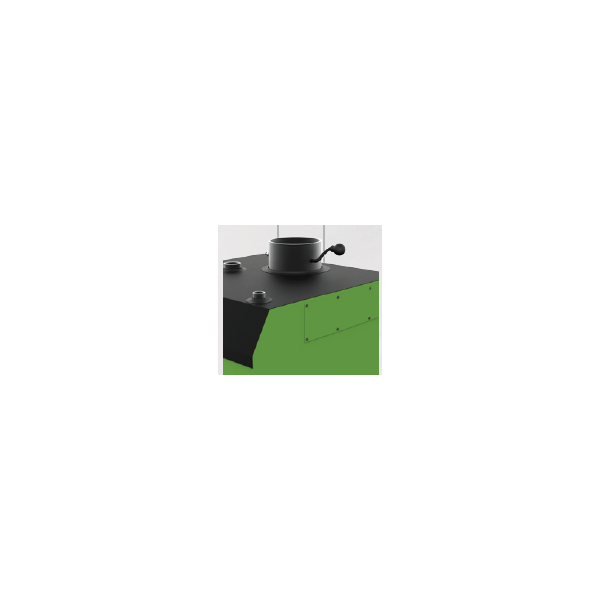

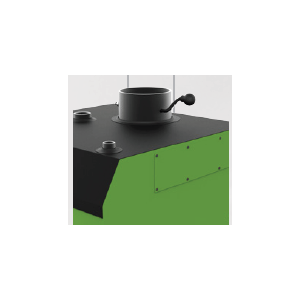

Kouřovod: horní

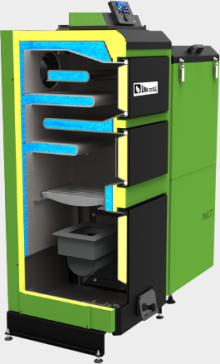

Výměník kotle je vyroben z certifikované kotlové oceli 265 GH o tloušťce 6 mm.
Tlakové části kotle odpovídají požadavkům na pevnost dle ČSN EN 303-5
Nízká hlučnost ventilátoru
Nastavitelné nožičky pro snadné vyrovnání kotle
Řídící jednotka TECH-ST 480 K
Funkce :
- Řízení ventilátoru , podavače ( šneku)
- Řízení čerpadla TÚ, TÚV, cirkulační, podlahové
- Řízení dalších dvou volitelných čerpadel
- Řízení pohonu směšovacího ventilu
- Možnost připojení pokojového termostatu (klasicky, nebo RS komunikací)
- Možnost připojení internetového modulu ST-65 GSM
- Možnost připojení modulu ST-505 ETHERNET
- Možnost ovládání dvou směšovacích ventilů pomocí dodatečných modulů ST-61 v4 nebo ST-431n
Vybavení řídící jednotky :
- Velký grafický barevný display
-Teplotní čidlo TÚ
-Teplotní čidlo TÚV,podlahové
-Teplotní čidlo topné a vratné vody
-Teplotní čidlo venkovní
-Teplotní čidlo podavače
-Teplotní čidlo ochrany kotle-Termik
-Napájecí kabel
|
|
|
|
|
|
Technické parametry :
|
Jedn. |
Unistell Multi KG Plus |
||||||
|
Jmenovitý výkon |
kW |
14 |
20 |
26 |
32 |
40 |
50 |
|
Výhřevná plocha výměníku |
m3 |
1.8 |
2.4 |
2.9 |
3.5 |
4.3 |
5.2 |
|

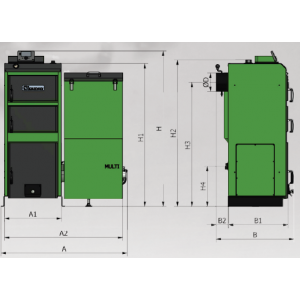

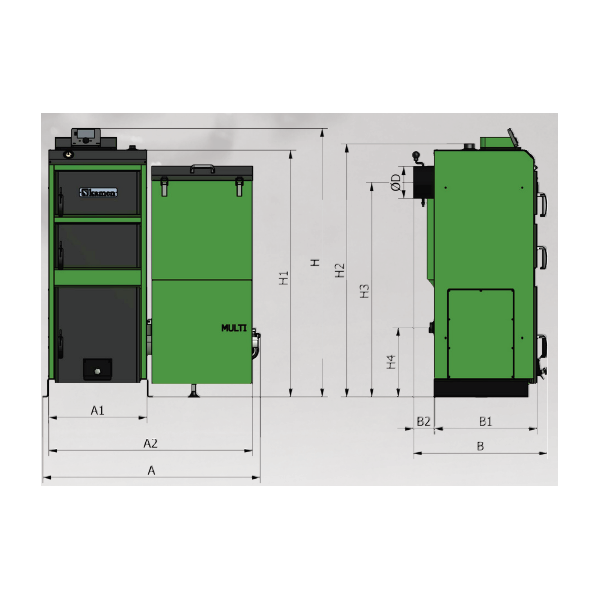

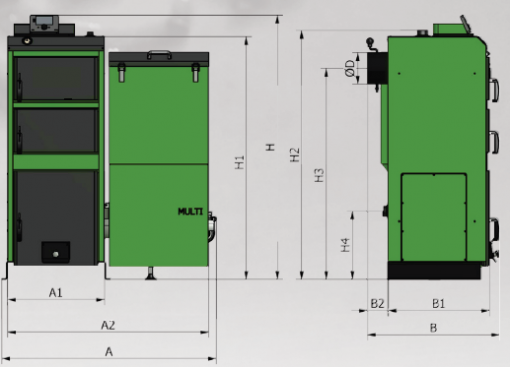

Šířka kotle se zásobníkem (A) |
mm |
1070 |
1110 |
1110 |
1250 |
1250 |
1520 |
|
Šířka kotle bez zásobníku paliva (A1) |
mm |
475 |
545 |
545 |
545 |
615 |
760 |
|
Hloubka, kotle (B) |
mm |
620 |
620 |
700 |
700 |
870 |
880 |
|
Výška kotle bez sopouchu (H) |
mm |
1690 |
1690 |
1690 |
1690 |
1690 |
1950 |
|
Průměr kouřovodu (ØD) |
mm |
158 |
178 |
178 |
178 |
198 |
228 |
|
Výška kouřovodu celková výška (H2) |
mm |
1660 |
1660 |
1660 |
1660 |
1660 |
1820 |
|
Výška propojení topné vody (H1) |
mm |
1585 |
1585 |
1585 |
1585 |
1585 |
1720 |
|
Výška propojení vratné vody (H3) |
mm |
380 |
380 |
380 |
380 |
380 |
390 |
|

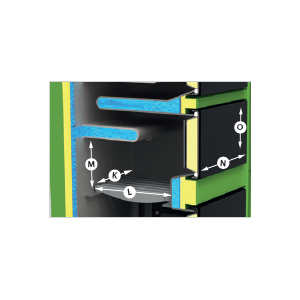

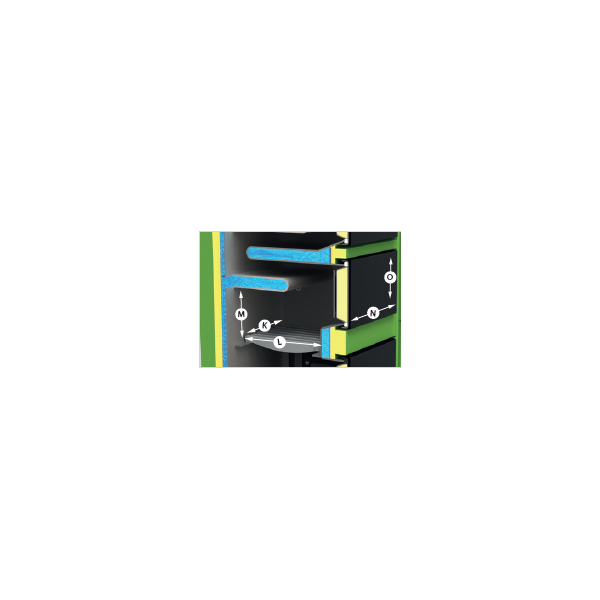

Šířka ohniště pro dřevo ( K) |
mm |
298 |
368 |
368 |
368 |
438 |
550 |
|
Hloubka ohniště pro dřevo (L) |
mm |
335 |
400 |
450 |
550 |
550 |
620 |
|
Výška ohniště pro dřevo ( M) |
mm |
290 |
290 |
290 |
290 |
290 |
270 |
|
Objem zásobníku paliva |
kg |
~180 |
~180 |
~180 |
~180 |
220 |
300 |
|
Hmotnost kotle |
kg |
490 |
540 |
570 |
640 |
700 |
780 |
|
Objem vody |
L |
72 |
83 |
99 |
111 |
124 |
155 |
|
Tepelná účinnost |
% |
~83-85% |
|||||
|
Max. provozní tlak |
bar |
2.5 |
|||||
|
Teplota vody na výst. z kotle (min. / max.) |
oC |
55/90 |
|||||
|
Průměr přívodu a zpátečky |
cal |
G 6/4 |
|||||
|
Napájecí napětí |
V/Hz |
~230 / 50 |
|||||
|
Min. tah spalin |
Pa |
20 |
20 |
20 |
22 |
27 |
27 |
|
Min. výška komínu |
m |
6 |
7 |
8 |
8 |
9 |
10 |
|
Min. rozměr komínu Ø |
(mm) |
170 |
190 |
200 |
220 |
250 |
280 |
|
(cm x cm) |
15×15 |
17×17 |
18×18 |
20×20 |
22x22 |
25x25 |
|
|
Vytápěná plocha místnosti |
m2 |
do 130 |
130 180 |
180 240 |
240 320 |
320-400 |
400-500 |
|
Cena : |
na dotaz |
na dotaz |
na dotaz |
na dotaz |
na dotaz |
na dotaz |
|
Cena je uvedena včetně 15% DPH ( platí při montáži naší firmou)
|
|
|
