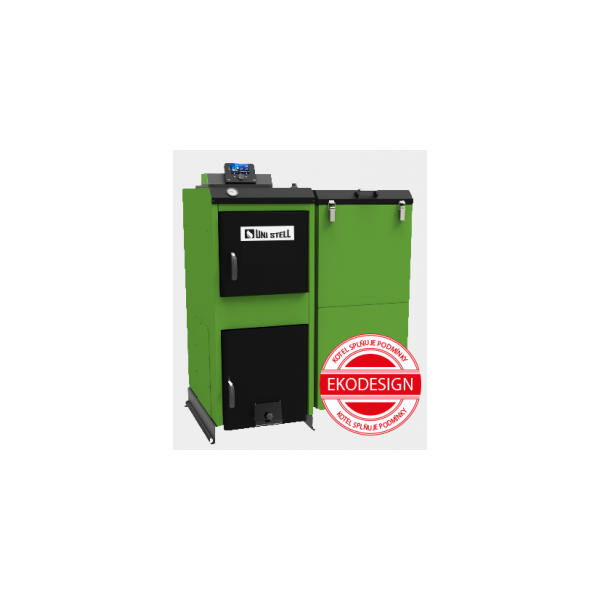

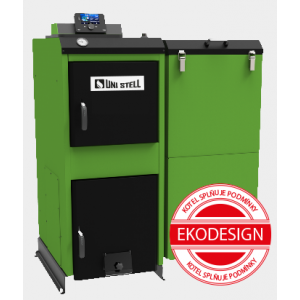

Automatický kotel UNISTELL EKO 22 na hnědé uhlí ořech 2,emisní třída 4, Ekodesign dle ČSN EN 303-5 : 2013
Kód: 900035


Cena s DPH 2.00 Kč
Cena bez DPH 1.65 Kč

Sazba DPH 21%
Cena s DPH 21% 2.00 Kč
Cena s DPH 12% (včetně montáže)
Cena bez DPH 1.65 Kč


Momentálně nelze objednat

Popis produktu:





Automatický kotel UNISTELL EKO 22  na hnědé uhlí ořech 2,emisní třída  4, Ekodesign dle ČSN EN 303-5 : 2013



  Výkon :             22 kW
 Účinnost :         88,7 - 92,5
 Třída kotle :     4. dle ČSN EN 303-5:2013 , Ekodesign
 Palivo :             hnědé uhlí ořech 2
 Certifikace :     Strojírenský zkušební ústav, s.p., Brno

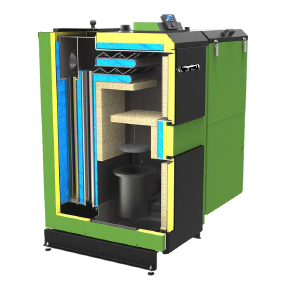

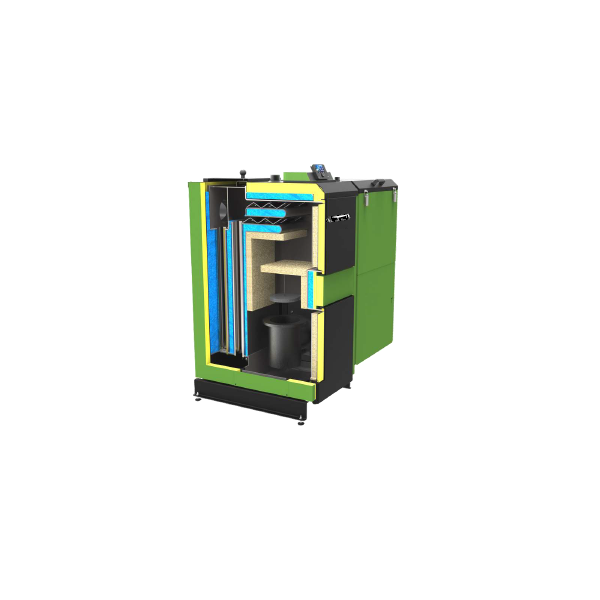

Výměník kotle je vyroben z certifikované kotlové oceli  265 GH
o tloušťce 6 mm.
Tlakové části kotle odpovídají požadavkům na pevnost dle ČSN EN 303-5
Nízká hlučnost ventilátoru
Nastavitelné nožičky pro snadné vyrovnání kotle


Řídící jednotka
TECH-ST 480 K

Funkce :

- Řízení  ventilátoru , podavače ( šneku)
- Řízení čerpadla  TÚ, TÚV, cirkulační, podlahové
- Řízení dalších dvou volitelných čerpadel
- Řízení pohonu směšovacího ventilu
- Možnost připojení pokojového termostatu (klasicky, nebo RS komunikací)
- Možnost připojení internetového modulu ST-65 GSM
- Možnost připojení modulu ST-505 ETHERNET
- Možnost ovládání dvou směšovacích ventilů pomocí dodatečných modulů ST-61 v4 nebo ST-431n

Vybavení řídící jednotky :
- Velký grafický barevný display
-Teplotní čidlo TÚ
-Teplotní čidlo TÚV, podlahové
-Teplotní čidlo topné a vratné vody
-Teplotní čidlo venkovní
-Teplotní čidlo podavače
-Teplotní čidlo ochrany kotle-Termik
-Napájecí kabel







Technické parametry :


Specifikace

       Jedn.

                 UNISTELL EKO

Jmenovitý výkon

kW

15

22

30

Rozsah tepelného výkonu

kW

4 - 17

   6 - 22

8 - 33

Výhřevná plocha výměníku

m2

2,4

2,9

4,3

Objem vody

l

89

108

134

Předepsané palivo

Uhlí ořech 2

Spotřeba paliva (naměřený jmen.výkon)

kg/hod

2,483

4,217

5,591

Spotřeba paliva (naměřený min.výkon)

kg/hod

0,868

1,198

1.528

Doba Hoření při Qnj

hod.

63

42

32

Objem zásobníku paliva

kg

~180

      ~180

   ~220

Hmotnost kotle

kg

480

550

680

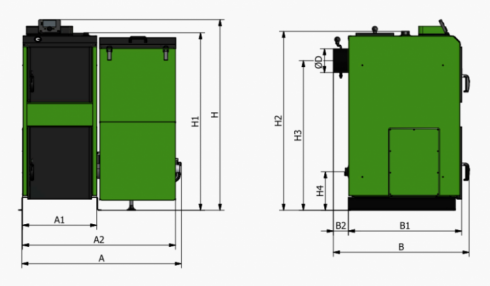

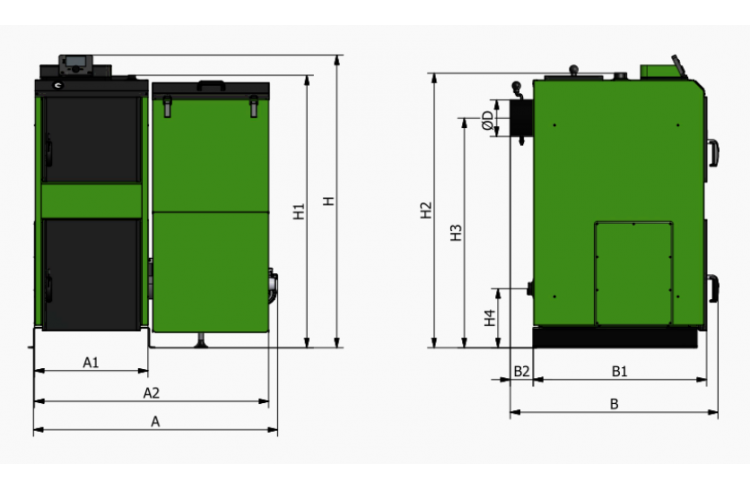

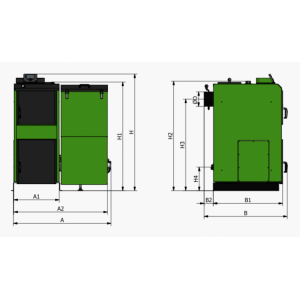

Průměr kouřovodu (ØD)

mm

178

178

198

Šířka kotle plášť bez zásobníku paliva (A1)

mm

480

550

620

Šířka kotle se zásobníkem paliva (A)

mm

1060

1110

1250

Šířka zásobníku

mm

500

500

500

Hloubka, kotle (B)

mm

950

950

1030

Hloubka kotle (B1)

mm

780

780

860

Hloubka zásobníku

mm

750

750

750

Rozměr plnícího otvoru - násypka

mm

500 x 530

Výška kotle (H)

mm

1290

1330

1330

Výška kotle (H1)

mm

1320

1360

1360

Výška k ose sopouchu spalin (H2)

mm

1050

1090

1090

Výška propojení vratného potrubí (H3)

mm

280

280

280

Průměr přívodu a zpátečky

cal

G 6/4

G 6/4

G 2

Max. provozní tlak

bar

2,5

Minimální požadovaný tah

mbar

0,12

0,12

0,12

Min.podtlak (tah) ve spalovací komoře

mbar

0,10

0,15

0,20

Tepelná účinnost

%

88,7 92,5

Třída kotle dle ČSN EN 303-5

4

4

4

Teplota spalin na výstupu :

-

a)        Jmenovitý výkon

°C

     97,4

-

82,7

b)       Minimální výkon

°C

70,7

-

62,6

Hmotnostní průtok spalin na výstupu:

-

c)        Jmenovitý výkon

Kg/s

0,009

-

0,018

d)       Minimální výkon

Kg/s

0,004

-

0,006

Hydraulická ztráta kotle při Δ T = 10K

mbar

3,9

6,4

8,8

                                            Δ T =  20K

mbar

1,55

2,1

3,6

Rozsah nastavení teploty regulátoru

°C

45 až 80

Teplota vody na výst. z kotle (min / max)

°C

55/90

Min.teplota vratné vody do kotle

°C

65

Napájecí napětí

V/Hz

~230 / 50

Spotřebič je provozován při podtl. na výst.spalin

-

ano

ano

ano

Spotřebič je provozován bez kondenzace

ano

ano

ano

Emise hluku hladina hluku

DB

54,2+/-3,2

Min. rozměr komínu

(mm)

Ø 190

Ø 200

Ø 250

(cmxcm)

17x17

18x18

22x22

Vytápěná plocha místnosti

m2

130-180

180-240

240-320

Cena bez DPH:

69 500,-

75 000,-

78 000,-
