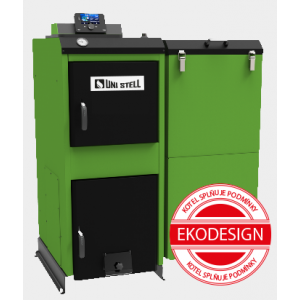

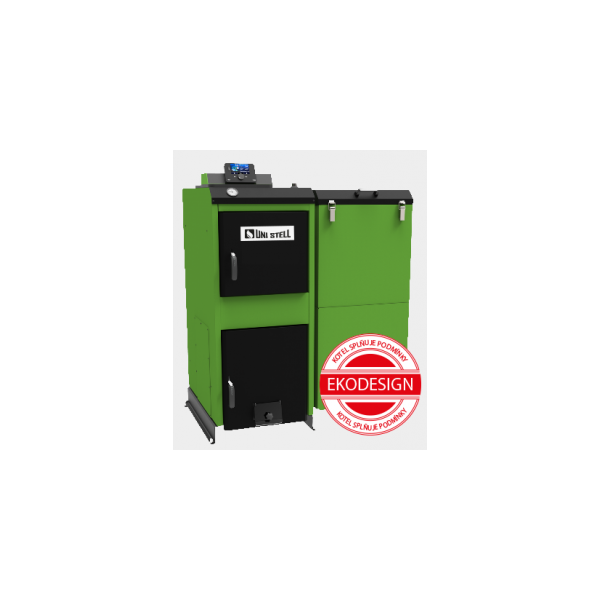

UNISTELL EKO 15
Popis produktu:
|
|
Automatický kotel UNISTELL EKO 15 na hnědé uhlí ořech 2 - emisní třída 4., dřevní pelety - emisní třída 5, Ekodesign dle ČSN EN 303-5
Výkon : 15 - 20 kW
Účinnost : 88,7 - 92,5
Třída kotle : 4.třída ( hnědé uhlí), 5. třída (dřevní pelety) Dle ČSN EN 303-5:2013 , Ekodesign
Certifikace : Strojírenský zkušební ústav, s.p., Brno

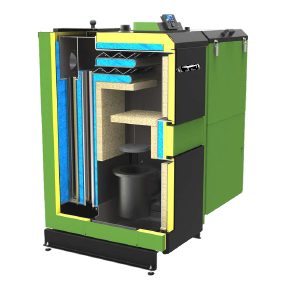

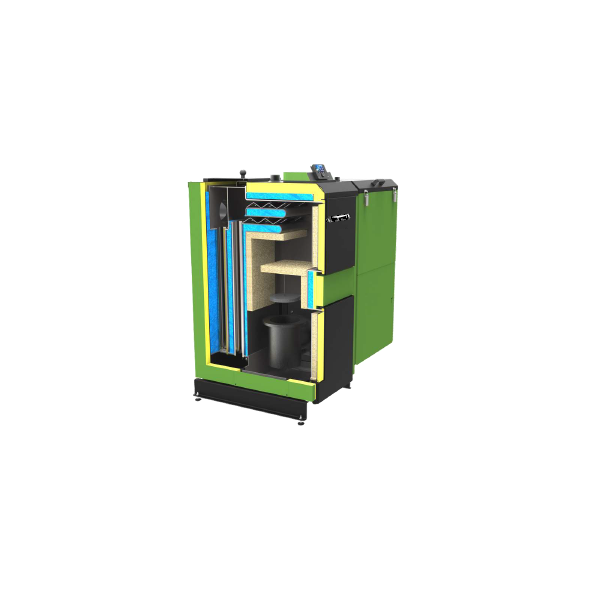

Výměník kotle je vyroben z certifikované kotlové oceli 265 GH o tloušťce 6 mm.
Tlakové části kotle odpovídají požadavkům na pevnost dle ČSN EN 303-5
Nízká hlučnost ventilátoru
Nastavitelné nožičky pro snadné vyrovnání kotle
Řídící jednotka TECH-ST 480 K
Funkce :
- Řízení ventilátoru , podavače ( šneku)
- Řízení čerpadla TÚ, TÚV, cirkulační, podlahové
- Řízení dalších dvou volitelných čerpadel
- Řízení pohonu směšovacího ventilu
- Možnost připojení pokojového termostatu (klasicky, nebo RS komunikací)
- Možnost připojení internetového modulu ST-65 GSM
- Možnost připojení modulu ST-505 ETHERNET
- Možnost ovládání dvou směšovacích ventilů pomocí dodatečných modulů ST-61 v4 nebo ST-431n
Vybavení řídící jednotky :
- Velký grafický barevný display
-Teplotní čidlo TÚ
-Teplotní čidlo TÚV,podlahové
-Teplotní čidlo topné a vratné vody
-Teplotní čidlo venkovní
-Teplotní čidlo podavače
-Teplotní čidlo ochrany kotle-Termik
-Napájecí kabel
|
|
|
|
Technické parametry :
|
Specifikace |
Jedn |
Unistell EkoKomfort |
|
Jmenovitý výkon |
kW |
15 |
|
Rozsah tepelného výkonu |
kW |
3,5 až 15 |
|
Výhřevná plocha výměníku |
m2 |
1,8 |
|
Objem zásobníku paliva |
kg |
~180 |
|
Objem vody výměníku kotle |
l |
74 |
|
Hmotnost kotle |
kg |
420 |
|
Průměr kouřovodu (ØD) |
mm |
Ø 179 |
|

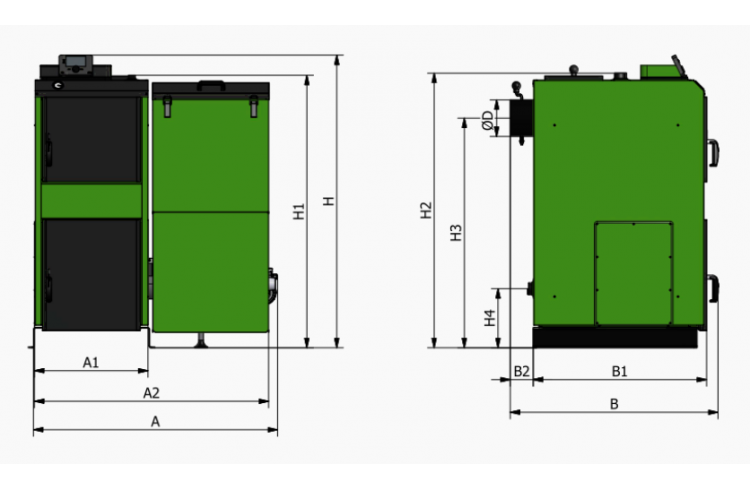

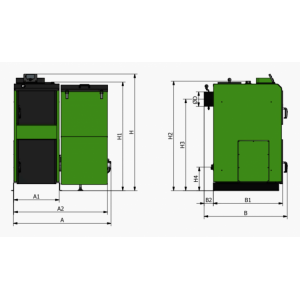

Šířka kotle se zásobníkem paliva (A) |
mm |
1155 |
|
Šířka kotle plášť bez zásobníku paliva (A1) |
mm |
475 |
|
Hloubka, kotle (B) |
mm |
920 |
|
Hloubka kotle (B1) |
mm |
815 |
|
Výška kotle (H) |
mm |
1320 |
|
Výška kotle (H1) |
mm |
1195 |
|
Výška kotle (H2) |
mm |
1215 |
|
Výška k ose sopouchu spalin (H3) |
mm |
106 |
|
Výška propojení vratného potrubí (H4) |
mm |
280 |
|

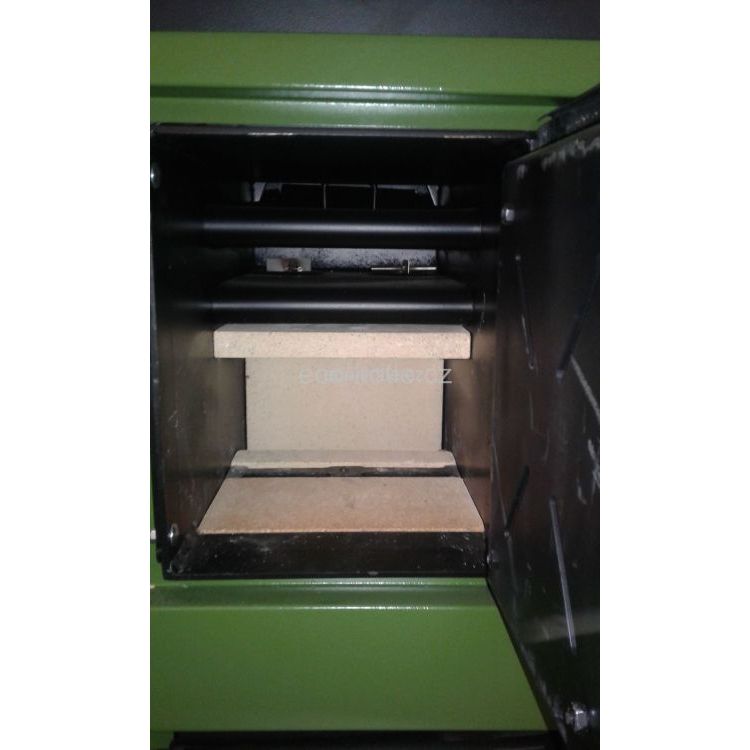

Šířka ohniště (K) |
mm |
310 |
|
Hloubka ohniště (L) |
mm |
370 |
|
Výška ohniště (M) |
mm |
380 |
|
Průměr přívodu a zpátečky |
cal |
G 6/4 |
|
Max. provozní tlak |
bar |
2,5 |
|
Minimální požadovaný tah |
mbar |
20 |
|
Rozsah nastavení teploty regulátoru |
°C |
45 až 80 |
|
Teplota vody na výst. z kotle (min / max) |
°C |
55/90 |
|
Příkon v pohotovostním stavu (regul) |
W |
3 |
|
Napájecí napětí |
V/Hz |
~230 / 50 |
|
Podtlak při provozu na výstupu spalin |
- |
ano |
|
Spotřebič je provozován bez kondenzace |
ano |
|
|
Emise hluku hladina hluku |
DB |
54,2+/-3,2 |
|
Min. rozměr komínu |
mm |
Ø 190 |
|
mm |
150 x 150 |
|
|
Min.výška komína |
m |
6 |
|
Vytápěná plocha místnosti |
m2 |
Do 130 |
|
Min.teplota vratné vody do kotle |
°C |
65 |
|
Rozměry plnícího otvoru násypky |
mm |
500 x 530 |
|
Předepsané palivo |
Hnědé uhlí, pelety |
|
|
Tepelná účinnost |
% |
88,6 88,5 |
|
a) Jmenovitý výkon |
°C |
97,1 |
|
b) Minimální výkon |
°C |
70,7 |
|
Hmotnostní průtok spalin na výstupu: |
- |
|
|
c) Jmenovitý výkon |
Kg/s |
0,005 |
|
d) Minimální výkon |
Kg/s |
0,002 |
|
Spotřeba paliva (naměřený jmen.výkon) |
kg/hod |
2,910 |
|
Spotřeba paliva (naměřený min.výkon) |
kg/hod |
0,905 |
|
Doba Hoření při Qnj |
hod. |
63 |
|
Třída kotle dle ČSN EN 303-5 |
4 |
|
|
Hydraulická ztráta kotle při Δ T = 10K |
mbar |
3,9 |
|
Δ T = 20K |
mbar |
1,55 |
|
Cena bez DPH : |
72 900,- |
|
|
